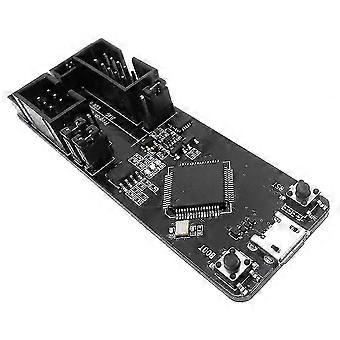

1. ESP-Prog je vývojový a ladicí nástroj s automatickým stahováním firmwaru, sériovou komunikací, online laděním JTAG a dalšími funkcemi. Funkce automatického stahování firmwaru a sériové komunikace jsou k dispozici pro platformy ESP8266 a ESP32 a funkce ladění obvodu JTAG je k dispozici pro ESP32 .2. ESP-Prog se snadno připojuje k počítači pouze jedním USB kabelem. Počítač dokáže rozpoznat funkci stahování a dva porty odpovídající funkci JTAG.3. ESP-Prog lze připojit k uživatelské desce pomocí kabelu. Konektor je k dispozici v pouzdrech s roztečí 2,54 mm a 1,27 mm se spolehlivým designem. Uživatelská deska je povinna umístit konektory Program (6-Pin) a JTAG (10-Pin) v odpovídajícím pořadí.4. Vzhledem k tomu, že napájecí napětí různých uživatelských desek se může lišit, mohou dvě rozhraní ESP-Prog zvolit napájení 5V nebo 3.3V přes pinovou hlavičku, která má silnou kompatibilitu. Kroky pro použití:1. ladicí desku ESP-Prog a USB port na počítači pomocí USB kabelu.2. Nainstalujte ovladač čipu FT2232HL na stranu počítače. Počítač rozpozná dva porty, což znamená, že ovladač byl úspěšně nainstalován.3. kolíkový konektor pro výběr výstupního napájecího napětí na rozhraní Program/JTAG.4. ladicí deska a produktová deska ESP s šedým kabelem.5. Automatické stahování a ladění JTAG produktové desky ESP32 lze dosáhnout pomocí softwaru nebo skriptů. Velikost: 73,4 mm x 25,1 mmRozhraní: Program; Číslo JTAG: ESP-Progcolor:BlackMateriál: ABSPackage Contents:1 x Program Downloader2 x CablePouze výše uvedený obsah balení, ostatní produkty nejsou zahrnuty. Poznámka: Odraz světla a různé displeje mohou barvu položky trochu lišit od skutečné věci. Povolená chyba měření je +/- 1-3cm.
