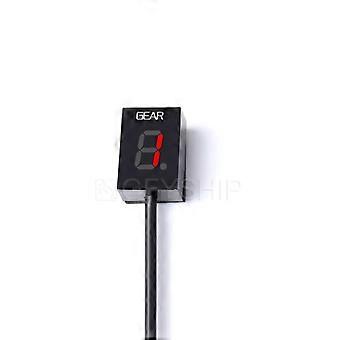

Rysy: Stav: 100% zbrusu nový Barva: Černá Barva světla: červená/modrá/zelená 1-6 Displej rychlostního stupně Zařízení: Pro Kawasaki W650 1999-2007 Pro Kawasaki Ninja ZX6R NON ABS 1998-2002 Pro Kawasaki ZZR600 2005-2008 Návod k použití: Zřeknutí se odpovědnosti: Nepokoušejte se nainstalovat produkt, pokud nemáte základní mechanické dovednosti. V případě pochybností se poraďte se svým prodejcem. 1. Sejměte sedadlo a zvedněte palivovou nádrž. 2. Najděte spojku snímače rychlosti. Snímač rychlosti je namontován na předním krytu řetězového kola a 3pólová černá spojka snímače rychlosti je umístěna 20-40 cm (8-16) od snímače. Konektor je přístupný pod palivovou nádrží (W650: za levým bočním krytem). Potvrzení: Oddělte spojku snímače rychlosti (možná budete muset použít malý plochý šroubovák, abyste spojku rozpojili). Při zapnutém zapalování otáčejte koly. Tachometr by měl ukazovat 0. Pokud ano, vypněte zapalování a přejděte k dalšímu kroku. V opačném případě, pokud tachometr zaregistruje jinou rychlost než 0, neodpojili jste správné spřáhlo a musíte se podívat znovu. 3. Po oddělení spojky snímače rychlosti zapojte samčí i samičí 3-pólové konektory kabelového svazku GFYSHIP. Ujistěte se, že jsou konektory zcela usazeny. 4. Najděte signální vodič RPM: ZX-6R, ZZR600: Vodič otáčkoměru na konektoru palubní desky nebo na konektoru ECU Světle modrá (Solid Light Blue vodič) ZX-9R: Konektor sběrné cívky (snímač klikového hřídele) pod palivovou nádrží 3-pólový, bílý trojúhelníkový konektor žlutý (Solid Yellow wire) W650: Sběrná cívka (snímač klikového hřídele) za levým bočním krytem 4pólový konektor černá/bílá (plný černý vodič s tenkým bílým pruhem) 5. Odlepte černou objímku (pásku) a ponechte asi 3 cm (1.2) tohoto drátu odkryté. 6. Připojte k tomuto vodiči černo-zelený vodič GFYSHIP pomocí dodaného konektoru červeného odbočovače. Sestava: Po instalaci je potřeba modul nastavit. Když je zapnuto zapalování, kontrolka Displej počítá pozpátku (6 ku 1), což znamená, že paměť je prázdná. - Zvedněte zadní kolo ze země pomocí stojanu a spusťte motor v neutrálu. (Pokud nemáte stojan, můžete jednotku nastavit během jízdní. Najděte si dlouhou, rovnou silnici se slabým provozem.) - Displej bude blikat 1. Zařaďte první rychlostní stupeň, uvolněte spojku a udržujte otáčky nad volnoběžnými otáčkami. Displej bliká rychleji, zatímco se jednotka učí rychlost. - Když se na displeji zobrazí 2, zařaďte druhý rychlostní stupeň. Tento postup opakujte, dokud nebudou zamyšlena všechna ozubená kola (5 nebo 6). Jednotka je naprogramována a měla by správně indikovat rychlostní stupně. Nyní, když je zapnuto zapalování, displej odpočítává dopředu (1 až 6), což indikuje že je plně funkční. Balíček obsahuje: 1 x indikátor rychlostního stupně
